SMD电感、绕线电感与6×8工字电感线圈系列产品全解析

在电子元器件行业中，电感器作为三大被动元件之一，承担着储能、滤波、扼流、抗干扰等关键功能。无论是消费电子、工业控制、通信设备还是汽车电子，都离不开各类电感产品的支撑。本文将围绕SMD电感、绕线电感以及6×8工字电感线圈等系列产品展开详细解析，帮助采购商和工程师更全面地了解这些元件的特点与选型要点。

一、SMD电感：贴片化时代的首选

SMD电感（Surface Mount Device Inductor）又称贴片电感，是采用表面贴装技术焊接在电路板上的电感器。相比传统插件电感，SMD电感具有体积小、重量轻、适合自动化生产等显著优势，广泛应用于手机、平板电脑、蓝牙耳机、路由器、电源模块等小型化电子设备中。

SMD电感按工艺和材料可分为以下几类：

1. 叠层片式电感：采用多层陶瓷与导电浆料共烧工艺，体积超小，适合高频电路，如射频匹配、LC滤波等。
2. 绕线贴片电感：在磁芯上绕制铜线后封装成贴片形式，具备较高Q值和电流承载能力，常用于电源转换和EMI抑制。
3. 薄膜电感：采用光刻工艺制作，精度高，适合高频高精度场景。
4. 一体成型电感：将线圈埋入金属磁性粉末中压铸成型，具有大电流、低直流电阻、抗干扰能力强等优点，是CPU供电、DC-DC转换器的热门选择。

选型时需重点关注：电感值、额定电流、饱和电流、直流电阻（DCR）、自谐振频率以及工作温度范围。

二、绕线电感：经典结构与优良性能的结合

绕线电感是最传统也最经典的电感类型之一，其基本结构是将漆包铜线绕制在磁芯（如铁氧体、铁粉芯、空心等）上。根据磁芯形态，绕线电感又可细分为工字电感、环形电感、轴向电感、径向电感等。

绕线电感的优势包括：

• 电感范围宽：可从几微亨到几十毫亨。
• 高Q值：适合谐振、滤波等对品质因数要求高的电路。
• 高电流承受能力：通过加粗线径或多股并绕实现。
• 成本相对可控：适合大批量生产。

在电源设计中，绕线电感常用于Buck、Boost、Buck-Boost等开关电源拓扑的储能环节；在信号处理中，则用于LC滤波器、匹配网络和振荡电路。

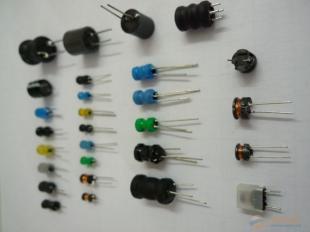

三、6×8工字电感线圈系列产品

6×8工字电感属于绕线电感中的一种常见封装形式，命名中的“6×8”通常指磁芯直径为6mm、高度为8mm（具体依厂家规格略有差异）。工字磁芯因形状像汉字“工”而得名，其两端有凸缘，可有效约束磁力线，提升电感量与抗干扰能力。

6×8工字电感的主要特点：
- 电感范围：常见从1μH到10mH，可依客户需求定制。
- 额定电流：从几十毫安到数安培不等，取决于线径及磁芯材料。
- 封装形式：有带引脚插件型，也有加底座编带型，便于不同安装方式。
- 应用场景：广泛用于LED驱动电源、开关电源、充电器、适配器、家电控制板、滤波电路等。

选购6×8工字电感线圈时，建议重点核对以下参数：

1. 电感值及允许误差（如±10%、±20%）
2. 直流电阻（DCR），越低越好，可减少损耗
3. 饱和电流与温升电流
4. 磁芯材质（镍锌、锰锌等）对频率特性的影响
5. 引脚长度、间距是否符合PCB设计
6. 是否通过RoHS、REACH等环保认证

四、世界工厂网等平台上的选购建议

世界工厂网作为国内知名的B2B电子元器件采购平台，聚合了大量电感器生产厂家与供应商。在该平台搜索“SMD电感”“绕线电感”“6×8工字电感”等关键词，可快速比对不同厂家的产品规格、价格、最小起订量及交期。

采购时建议：

• 明确电路需求，先确定关键电气参数，再询价。
• 优先选择具备ISO9001、IATF16949等质量体系认证的厂家。
• 索取样品进行实测，验证电感值、温升和耐电流能力。
• 关注供应商是否支持定制化绕线、编带、印字等服务。

五、

SMD电感、绕线电感以及6×8工字电感线圈系列产品，虽然只是电子元器件中的一个小分支，却直接关系到电路的稳定性、效率与EMI表现。无论是研发工程师还是采购人员，深入了解不同电感的结构、参数和适用场景，才能在性能、成本与交期之间取得最佳平衡。希望本文能为电感选型与采购提供有价值的参考。
